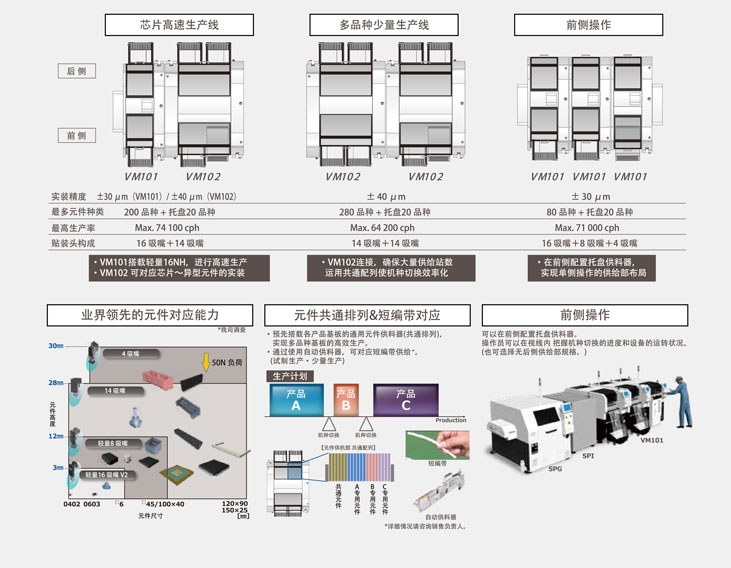

| 机种名 |
VM101 |
VM102 |
| 型号 |
NM-EJM3E |
NM-EJM4E |
| 基板尺寸 |
L50mm×W50mm ～L330mm×W250mm（单轨） |
| 電源 |
三相 AC 200，220，380，400，420，480 V |
| 1.3kVA |
| 空压源 |
0.5 ～0.8 Mpa |
| 100 L/min（A.N.R) |
200 L/min（A.N.R) |

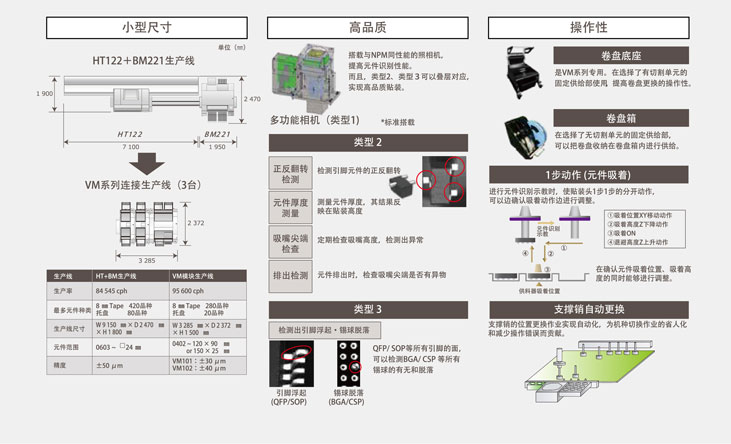

| 设备尺寸※1 |
W830mm※2×D1969mm※3×H1500mm |
W1515mm×D2070mm※3×H1500mm |
| 重量 |
1 500kg（前侧：固定供给部、后侧：固定供给部、无切割单元） |
1 910kg（前侧：固定供给部+托盘、后侧：固定供给部、无切割单元） |
元件
供给 |
编带 |
编带宽： 4 ～56/72/88/104mm |
| 20 连固定供给部规格 Max.80品种(4,8mm编带） |
20 连固定供给部规格 Max.160品种(4,8mm编带） |
| 杆状 |
Max.20 品种※4 |
Max.40 品种※4 |
| 托盘 |
Max.20 品种 |
Max.20 品种 |
| 机种名 |
VM101 |
VM102 |
| 贴装头 |
轻量16吸嘴贴装头 V2 |
轻量8吸嘴贴装头 |
4吸嘴贴装头 |
14吸嘴贴装头 |
| 最快速度※5 |
42 000 cph（0.086 s/芯片) |
21 500 cph（0.167 s/芯片) |
7 500 cph（0.480 s/芯片)
6 500 cph（0.554 s/QFP) |
32 100cph（0.112s/芯片)
10 500cph（0.343s/QFP) |
| 贴装精度（Cpk≥1） |
±30μm/芯片 |
±30μm/芯片
±50μm/QFP 匚12mm以下
±30μm/QFP 匚12mm～ |
±30μm/QFP |
±40μm/芯片
±50μm/QFP 匚12mm以下
±30μm/QFP 匚12mm～ |
| 元件尺寸 |
0402芯片～L6×W6×T3 |
0402芯片～
L45×W45×T12
or L100×W40×T12 |
0603芯片～
L120×W90×T30
or L150×W25×T30 |
0402芯片～
L120×W90×T28
or L150×W25×T28 |
※贴装速度以及精度等值，会因条件而异。
※详细请参照《规格说明书》。
※1：设备尺寸随不同规格而异。请参照规格说明书。
※2：為了确保传送开口部的安全，生产線左端以及右端的VM101需要选择延長传送带规格。
※3：这是VM101选择前后固定供给部时，VM102选择前侧托盘供料器，后侧固定供给部时的尺寸。是不包括卷盘底座和卷盘箱的尺寸。
※4：这是单式杆状供料器搭载时的杆的品种数量。
※5：这是我司最佳条件下的结果。※也有随条件不同而异的情况。详细情况请参照《规格说明书》。
|
