| 机种名 |

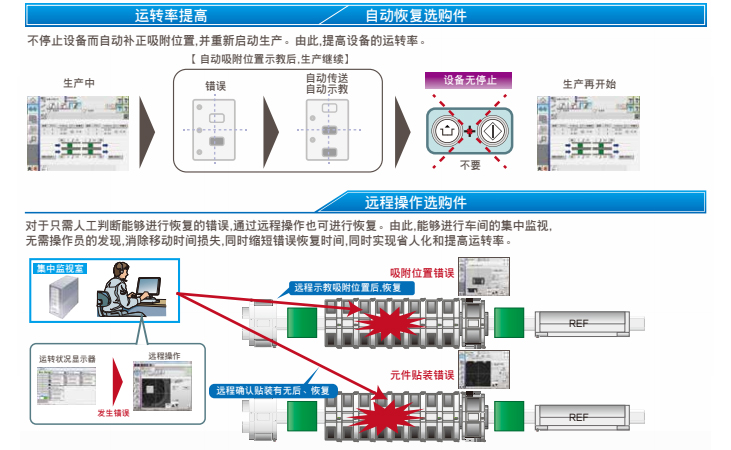

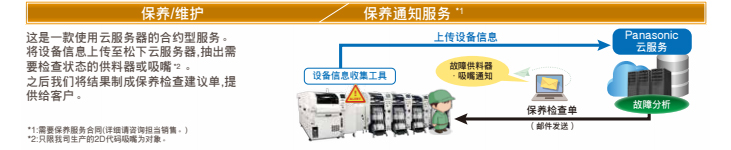

NPM-D3A |
基板
尺寸 |
双轨式 |
L50mm × W50mm ～ L510mm × W300mm |
| 单轨式 |
L50mm × W50mm ～ L510mm × W590mm |
基板替换
时间 |
双轨式 |
0s※ ※循环时间為3.6s以下时不能為0s。 |
| 单轨式 |
3.6s※ ※选择短型规格传送带时 |
| 電源 |
三 相 AC 200, 220, 380, 400, 420, 480V 2.7kVA |
| 空压源※2 |
0.5MPa, 100L /min（A.N.R.） |
| 设备尺寸※2 |
W832mm × D2652mm ※3 × H1444mm ※4 |
| 重量 |
1680kg （只限主體:因选購件的构成而异。 ） |
| 贴装头 |

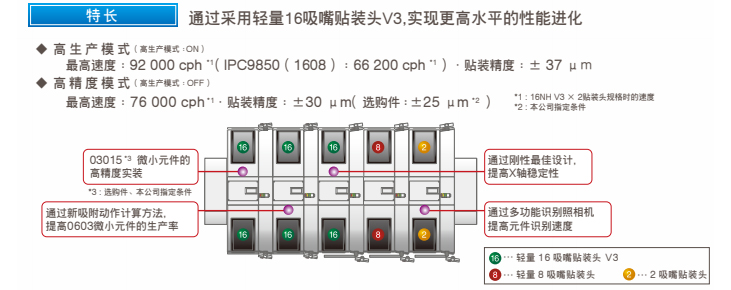

轻量 16 吸嘴贴装头 V3 （每贴装头）※5 |
轻量8吸嘴贴装头 |
2吸嘴贴装头（每贴装头） |
| 高生产模式「ON」 |
高生产模式「OFF」 |
| 最快速度 |
46 000cph（0.078s /芯片 ） |
38 000cph（0.095s /芯片 ） |
21 500 cph（0.167 s / 芯片） |
5 500 cph（0.655 s / 芯片）
4 250 cph（0.847 s / QFP） |
| 贴装精度（ Cpk ≧1 ） |
± 37μ m /芯片 |
± 30μ m /芯片（ ± 25μ m / 芯片※6） |
±30 μm / 芯片
±30 μm / QFP □12 mm ～ □32 mm
±50 μm / QFP □12 mm 以下 |
±30 μm / QFP |
| 元件尺寸 |
0402芯片 ※7 ～ L6 × W6 × T3 |
03015※7 ※8 / 0402芯片 ※8 ～ L6 × W6 × T3 |
0402 芯片※7
～ L 32 × W 32 × T 12 |
0603 芯片
～ L 100 × W 90 × T 28 |
元件
供给 |
编带 |
编带宽 ： 4 / 8 / 12 / 16 / 24 / 32 / 44 / 56mm |
编带宽：4 ～ 56 / 72 / 88 / 104 mm |
| Max.68品种（4、8mm编带、小卷盘） |
| 杆状 |
—— |
Max.16品种（单式杆状供料器） |
| 托盘 |
—— |
Max.20品种（1台托盘供料器） |
※速度、检查时间及精度等值 ，会因条件而异。
※详细请参照《规格说明书》。
※1：由于基板传送基准不同，不可与 NPM(NM-EJM9B )、NPM-W(NM-EJM2D) 、 NPM-W2(NM-EJM7D)双轨规格直接连接。
※2：只限主體
※3：托盘供料器安装时D尺寸2 683 mm, 交换台車安装时D尺寸2 728 mm
※4：显示器、信号塔、天顶风扇盖除外。
※5：轻量16 吸嘴贴装头V2也可安装
※6：±25μm贴装对应是选購件。（本公司指定条件）
※7：03015/0402芯片，需要专用吸嘴和编带供料器
※8：03015贴装对应是选購件。（本公司指定条件: 贴装精度 ±30μm/芯片 ）
|
