机种名		AM100
型号		NM-EJM4D
基板尺寸		L50mm×W50mm～L510mm×W460mm
贴装速度		35 800 cph（0.1006s/芯片)、12 200 cph（0.295s/QFP 匚12mm以下 )
贴装精度（Cpk≥1）		±40μm/芯片 ±50μm/QFP 匚12mm以下 ±30μm/QFP 匚12mm～匚32mm

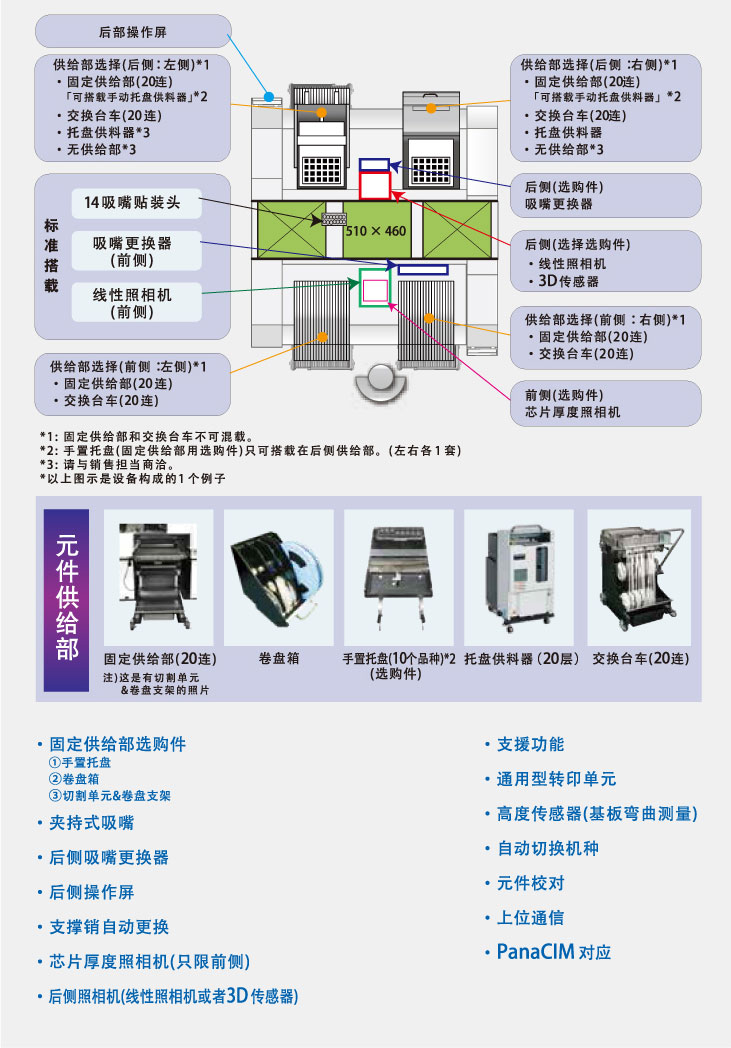

元件供给	编带	编带宽：4 ～56/72/88/104mm
		编带供料器规格：Max.160 品种托盘供料器规格：Max.120 品种※1	（编带宽度：4/8 mm 编带（小卷盘）使用时）
	杆状	编带供料器规格：Max.40 品种托盘供料器规格：Max.30 品种※1	（单式杆状供料器使用时）
	托盘	托盘供料器规格：Max.20品种※1 手置托盘规格：Max.20品种※2（固定供给部用选購件）

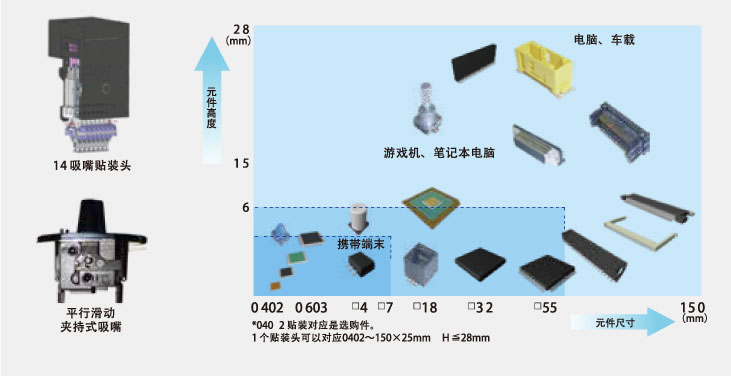

元件尺寸		0402芯片※3～L120mm×W90mm或L150mm×W25mm（T=28※4）
基板替换时间		约4.0 s（背面无贴装元件时）
電源		三相AC200/220V±10V、AC380/400/420/480V±20V 2.0 Kva
空压源		Min.0.5 Mpa～Max.0.8 Mpa、200L/min（A.N.R.)

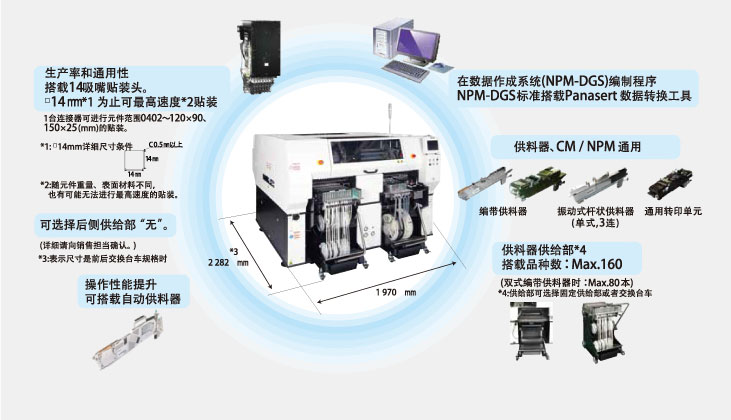

设备尺寸		W1 970mm×D2 019mm※5×H1 500mm※6
重量		2 650kg※7

※1：单侧托盘供给时
※2：搭载在后侧固定供给部时的情况。
※3：0402芯片，需要专用吸嘴·供料器。请另行联络。0402贴装对应是选購件
※4：元件高度超过25mm时，需要专用吸嘴。
※5：表示尺寸是前后固定供给部规格时的情况。前后交换台車规格时D尺寸是2 282mm。连接托盘供料器时（前侧：固定供给部）D尺寸是2 105mm。
※6：不包括型号塔、触摸屏。
※7：主體、固定供给部×4套时（随设备构成而异。）
