机种名		NPM-WX	NPM-WXS
基板尺寸	单轨	整體实装：L50mm×W50mm ～L750mm×W610mm 2个位置实装：L50mm×W50mm ～L350mm×W610mm
	双轨	双轨传送（整體）：L50mm×W50mm ～L750mm×W300mm 双轨传送（2个位置）：L50mm×W50mm ～L350mm×W300mm
		单轨传送（整體）：L50mm×W50mm ～L750mm×W590mm 单轨传送（2个位置）：L50mm×W50mm ～L350mm×W590mm
電源		三相 AC 200，220，380，400，420，480 V 3.0kVA	三相 AC 200，220，380，400，420，480 V 2.1kVA
空压源 ※1		Min.0.5 Mpa、200 L/min （A.N.R)
设备尺寸		W1410mm※2×D2570mm※3×H1444mm※4
重量		2 740kg（只限主體：因选購件的构成而异）	2 660kg（只限主體：因选購件的构成而异）
贴装头		前后2贴装头	1贴装头（后侧照相机是选購件）
元件供给	编带	编带宽： 4 ～56/72/88/104mm
		前后17站交换台車规格：Max.136品种(4,8mm编带）
	杆状	前后17站交换台車规格 Max.32品种(单式杆状供料器）	前后17站交换台車规格 Max.16品种※5(单式杆状供料器）
	托盘	单侧托盘规格：Max.24品种,前后托盘规格：Max.48品种

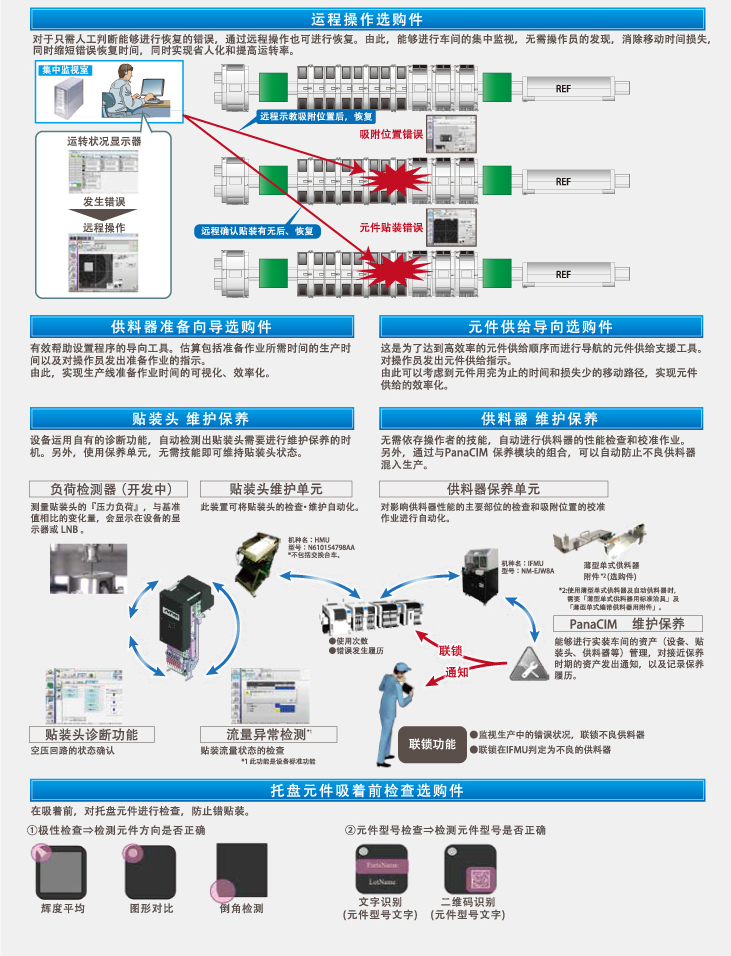

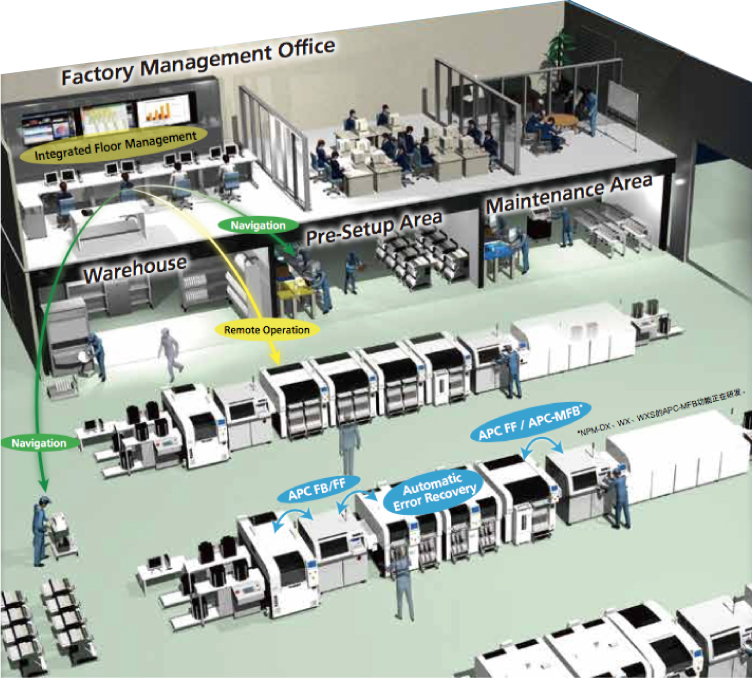

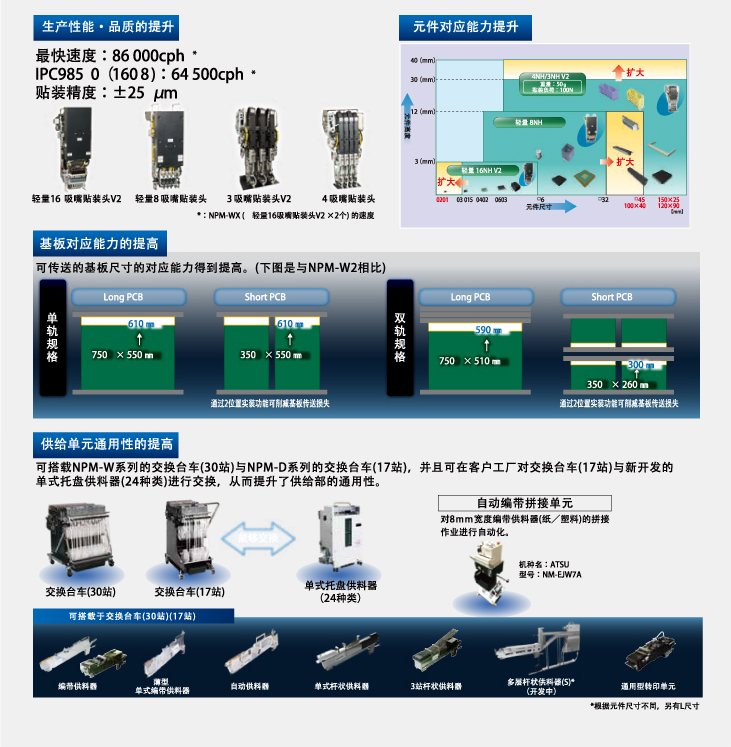

贴装头	轻量16吸嘴贴装头 V2 （每贴装头）	轻量8吸嘴贴装头（每贴装头）	4吸嘴贴装头（每贴装头）	3吸嘴贴装头 V2 （每贴装头）
最快速度	43 000 cph （0.084 s/芯片)	23 000 cph （0.155 s/芯片)	8 400 cph （0.429 s/芯片) 7 800 cph （0.462 s/QFP 供料器) 7 100 cph （0.507 s/QFP 托盘)※8	9 400cph （0.383 s/芯片) 7 300cph （0.493 s/QFP 供料器) 6 350cph （0.567 s/QFP 托盘)※9
贴装精度（Cpk≥1）	±25μm/芯片	±25μm/芯片 ±40μm/QFP 匚 12mm以下 ±25μm/QFP 匚 12mm～匚32mm	±20μm/QFP	±20μm/QFP
元件尺寸	0201元件※6※7/ 03015元件※6 0402元件※6～L6×W6×T3	0402元件※6～ L45×W45×T12 or L100×W40×T12	0603元件～ L120×W90×T40 or L150×W25×T40	0603元件～ L120×W90×T40 or L150×W25×T40

※1：只限主體
※2：两侧延長传送带(300mm）贴装时W尺寸為2010mm
※3：交换台車安装时D尺寸
※4：显示器、信号塔、天顶风扇盖除外
※5：在NPM-WXS的后侧交换台車，不可使用杆状供料器
※6：0201/03015/0402元件需要专用吸嘴和专用编带供料器
※7：0201元件贴装对应是选購件。（本公司指定条件）
※8：是匚20mm以下的QFP时的情况
※9：是匚28mm以下的QFP时的情况
