| NPM-GP/L |
 |
生产时间的增加

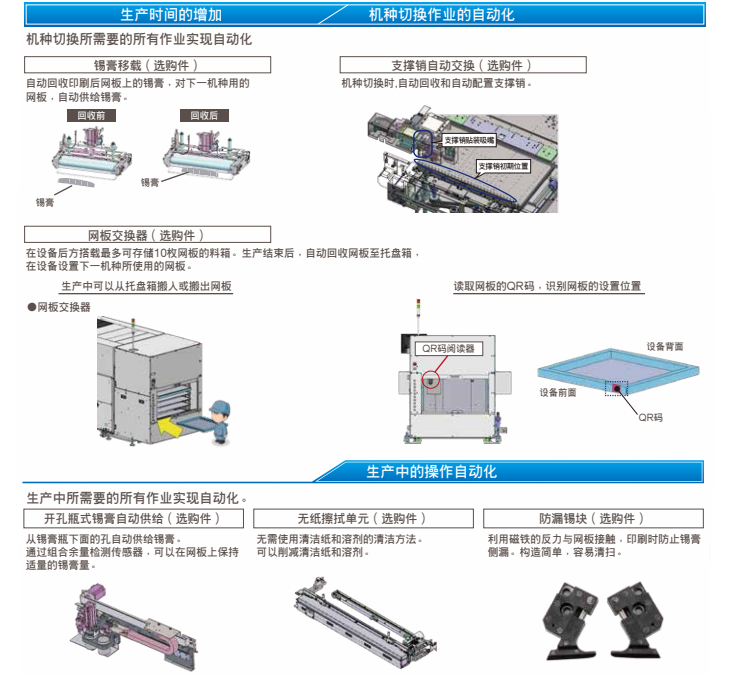

(１)机种切换所需要的作业实现自动化,从而削减设备运转损失
(２)生产中所需要的作业实现自动化,从而削减设备性能损失

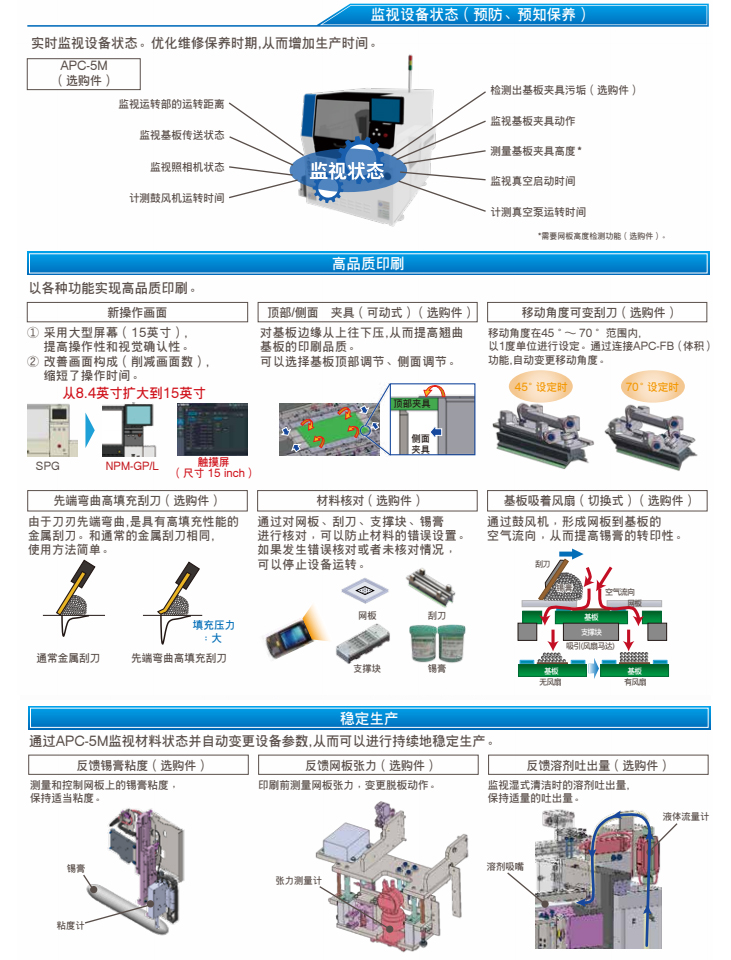

(３)通过监视设备状态,可以在恰当时机进行维修保养,从而增加生产时间
维持稳定的高品质印刷
实现高品质印刷的各种功能和对应5M变化的稳定印刷,从而削减不良损失
生产線解决方案的对应
通过M2M实现生产線的高品质生产
|
| 机种名 |
NPM-GP/L |
| 型号 |
NM-EJP2B |
| 基板尺寸※1 |
L 50 mm × W 50 mm ～ L 510 mm × W 510 mm |
| 印刷周期时间※2 |
12.0 s 包括传送、基板定位、基板识别、印刷、每次清洁（基板 L 250 ㎜ × W 150 ㎜ 时） |
| 重复定位精度 |
2 Cpk ± 3.8 μm ± 3σ（我司指定条件） |
| 印刷精度 |
2 Cpk ± 15.0 μm ± 6σ（我司指定条件） ※使用CeTaQ社制测量机 |
| 网板框尺寸※3 |
L 736 mm × 736 mm、L 750 mm × 750 mm、L 650 mm × 550 mm、L 600 mm × 550 mm
L 550 mm × 650 mm、L 584 mm × 584 mm、L 736 mm × 584 mm、L 584 mm × 736 mm |
| 電源※4 |
单层 AC 200 V ± 10 V / AC 220 V ± 10 V / AC 230 V ± 10 Ｖ / AC 240 V ± 10 V（变压器可切换）、最大 3.3 kVA |
| 空压源 |
0.5MPa、30L/min（A.N.R）（马达吸引规格）、400L/min（A.N.R）（喷射器吸引规格） |
| 设备尺寸※5 |
W 1 580 mm × D 1 800 mm × H 1 500 mm |
| 重量※6 |
1 750kg |
※循环时间及精度等值,会随条件而异。
※详细请参照《规格说明书》。
※1：选择「无纸擦拭单元」、「支撑销自动交换」、「移动角度可变刮刀」时,最大基板宽度不同。
详细请参照规格说明书。
※2：基板切换时间,随前后工程的设备和基板尺寸以及基板下压单元的使用等情况而异
※3：有关网板规格请参照《规格说明书》
※4：包括鼓风机、真空泵(选購件)
※5：不包括信号塔和触摸屏
※6：主體搭载全选購件时
|
|
